「起動消去プログラム」の操作-> ディスクの状況表示


ディスクの状況表示



「ディスクの状況表示」を選択すると、以下のような画面が表示されます。

接続されているディスクの一覧

「ピーマンPRO」システムが認識しているディスクの型番、容量、ファームウェアリビジョン、ディスクシリアルNOが、一覧表示されます。
※単独ディスクでは物理ディスク単位、RAID構成の場合は、論理ディスク単位となります。
※RAIDディスク他、リビジョン、シリアルNOは表示されない場合があります。

以下のように、ディスクが接続されているのにも関わらず、「対応ディスクがありません」と表示される場合、ディスクが認識できていない状態です。
※ディスクの障害の場合もあります。


メモ・・・ディスクが表示されない場合
ディスクハードウェアの確認
・PCのBIOS画面で、ディスクが認識されていることをまずはご確認ください。
BIOS画面の表示は「BIOS/UEFIによる起動環境の設定」をご覧ください。この画面内に、ディスクに関する情報が表示されます。
・Windowsが動作する場合は、Windowsでディスクが認識されていることをご確認ください。

ピーマンでの認識・対応確認
・「ピーマンPRO」では対応できていないインタフェースの場合、ディスクは表示されません。
・「ディスクの状況表示」において、「ディスクインタフェース」の内容をお知らせください。
※ ALT+F5で表示される「ユーティリティ」「スクリーンショットの保存(FD/USBmem)」で、画面をFD/USBメモリに保存できます。
または
・ ALT+F5で表示される「ユーティリティ」で、「ハードウェア情報をFD/USBmemに書き込み」を使い、PC情報をUSBメモリ/FDに保存し、そのファイルを弊社までお送りください。

メモ
先頭が
[1]  の括弧のものは、ATA(IDE、SATA)のディスク、
<3> の括弧のものは、SAS/SCSI/RAID接続のものです。
また、
!1   xxxxxxxx
のように"!"と表示されているものは、ハードウェア/ドライバにおいて高速モード(DMA)非対応のIDEディスクインタフェースで、アクセスが低速のモード(PIOモード)となっており、処理速度が非常に遅くなります。

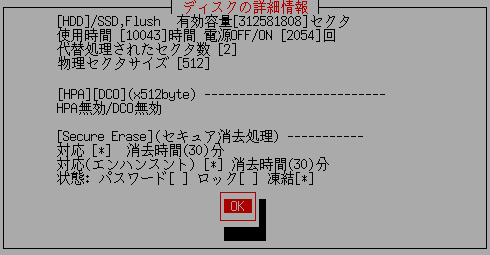

ディスクの詳細情報

一覧で「↑」「↓」キーを使いディスクを選択し、[enter]を押してください。以下のようなディスクの詳細情報が表示されます。



※下記情報は、取得できた場合のみです。データ取得に対応していないディスク、インタフェースでは、正しい数値は表示されません。

[HDD]/SSD,Flash

ハードディスクの場合は[HDD]/SSD,Flash、SSD等の場合はHDD/[SSD,Flash]と、表示されます。
不明の場合は、[HDD]と表示されます。

有効容量
現在アクセスできるディスクサイズをセクタ数で表示しています。
このセクタ数x512バイト(論理セクタサイズ)がディスク容量(バイト)となります。

使用時間、電源OFF/ON回数

ディスクがこれまで使用された時間、電源が入れられた回数を表示します。

代替処理されたセクタ数
ディスクに不良セクタが発生し、代替処理が行われたセクタ数を表示します。
1セクタ=512バイトです。不良セクタx512バイトの領域がアクセス不可となっています。
この数値は、ディスクの傷み具合を示すと共に、セキュア消去の必要性を判断するために使用します。
セキュア消去とは」「消去方法についての考慮点」参照。

物理セクタサイズ
ディスクの物理セクタサイズを表示します。通常は、512または、4096です。

HPA/DCO(x512byte)
ATAディスクにおける規格で、ディスクの先頭から設定エリアのみをアクセス可能とし、それ以降のエリアをアクセス不可とするものです。
HPA(HostProtectedArea)と、DCO(DeviceConfigurationOverlay)によるディスクサイズの制限状況を表示します。
詳しくは「消去方法についての考慮点」参照
HPA無効 HPAは設定されていません。
HPA有効
HPA全容量[xxxx]
HPAが設定されています。
ディスク全容量(DCOで制限の可能性)は[xxxx]x512バイトです。
※現在アクセス可能な領域は上記「有効容量」です。
HPA未確認(取得エラー) HPAの正しい情報が取得できません。
HPA非対応 HPAに対応していないディスク。

DCO無効 DCOは設定されていません。
DCO有効
DOC全容量[xxxx]
DCOが設定されています。
ディスク全容量は[xxxx]x512バイトです。
※現在アクセス可能な領域は上記「有効容量」です。
DCO未確認(取得エラー) DCOの正しい情報が取得できません。
DCO非対応 DCOに対応していないディスク。
※DCO設定の方がより上位の制限で、HPAは、DCO設定された内部で設定されるものです。
※DCO設定で表示される全容量が、ディスクの物理的全容量となります。

Secure Erase(セキュア消去処理)

ディスクのセキュア消去への対応状況です。
詳しくは「セキュア消去とは」参照
対応 (*)の場合、ディスクはセキュア消去に対応しています。
消去時間 対応している場合、その消去にかかる時間です。
対応(エンハンスト) (*)の場合、ディスクはエンハンストセキュア消去に対応しています。
消去時間 エンハンストに対応している場合、その消去にかかる時間です。
状態:パスワード ディスクにはセキュア消去パスワード(HDDパスワード)が設定されています。
状態:ロック ディスクにはセキュア消去パスワード(HDDパスワード)が設定され、かつ、ロック状態です。
状態:凍結 ディスクは、セキュア消去に対し凍結(Frozen)状態です。

OPAL(ディスク暗号化)
ディスクのOPAL(自己暗号化)への対応状況です。
対応 (*)の場合、ディスクはOPALに対応しています。
以下は対応している場合のみ表示されます。
Ver OPALのバージョンを表示します。
モード 現在のモード(ATA/OPAL)を表示します。
ロック OPALモードで、ロックされている場合(*)と表示されます。


マシン情報

使用しているマシンの、PC、CPU、メモリの情報が表示されます。

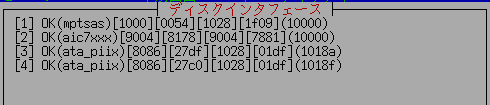

ディスクインタフェース

<表示する>"にカーソルを合わせ、[enter]により、PCに搭載されているディスクインタフェースの一覧が表示されます。
接続されているはずのディスクが表示されない場合、問題解決のためお知らせいただきたい情報のひとつです。
対応していないインタフェースがある場合、以下のように”OK"ではなく”unsupported"と表示されます。




終了

内容を確認後、[tab]キーで、[OK]までカーソルを送り、[enter]キーを押して、終了してください。
